高液静压无心磨床HFC-2408H

产品型号:

HFC-2408H



应用领域:


  • 产品概述

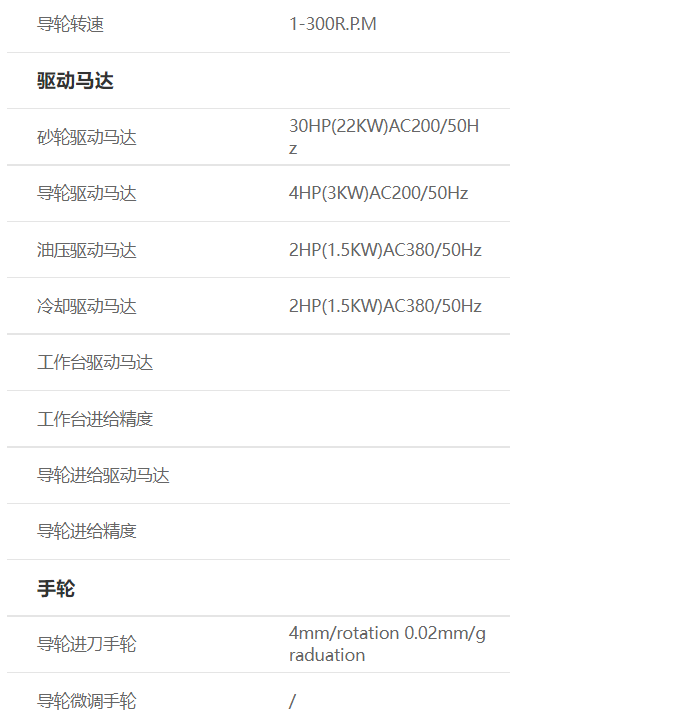

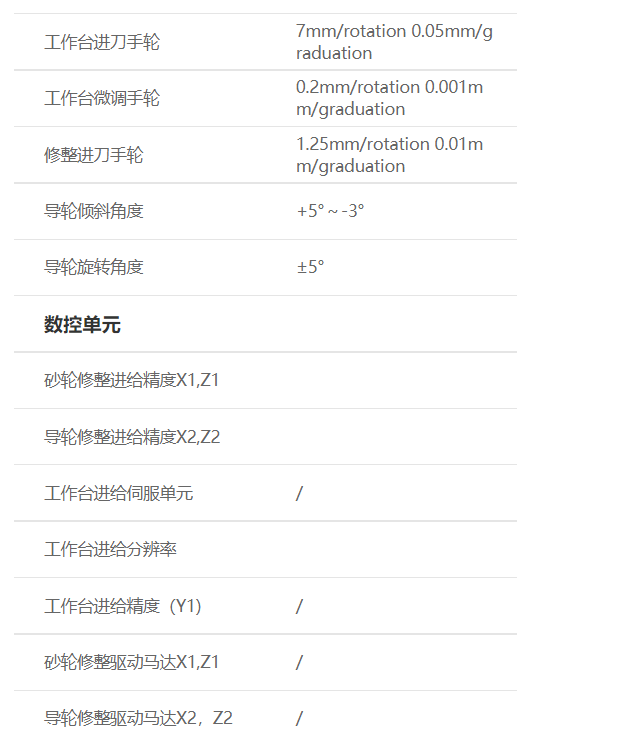

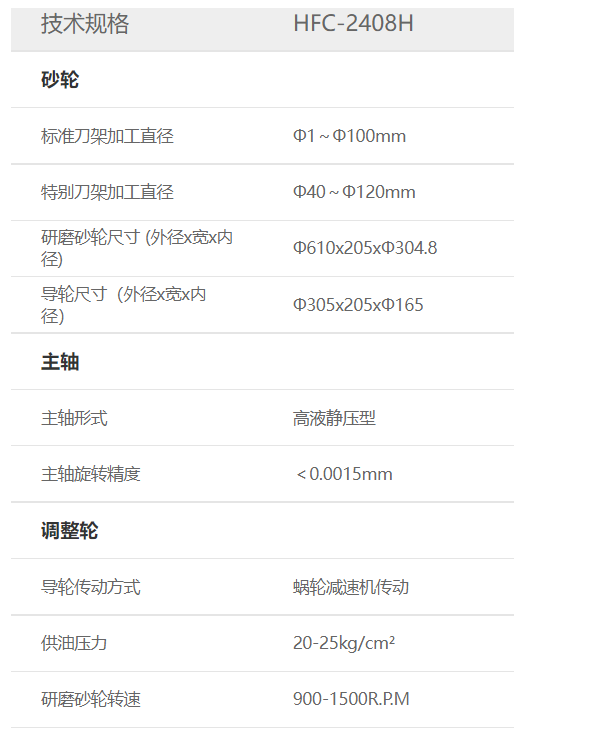

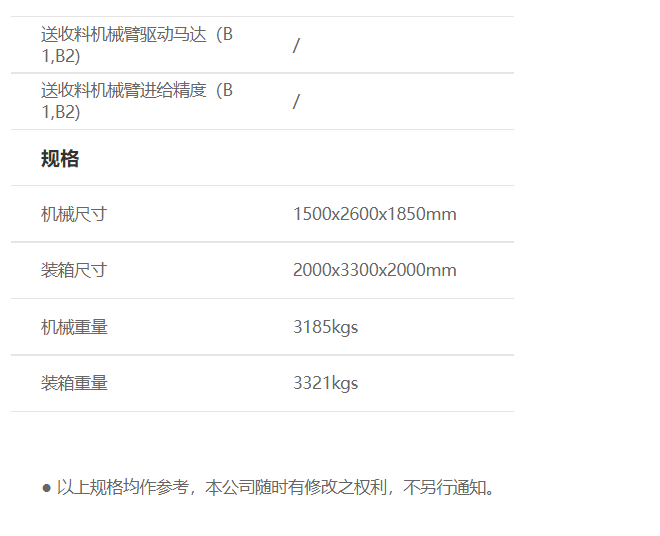

  • 技术参数
  • 功能特点

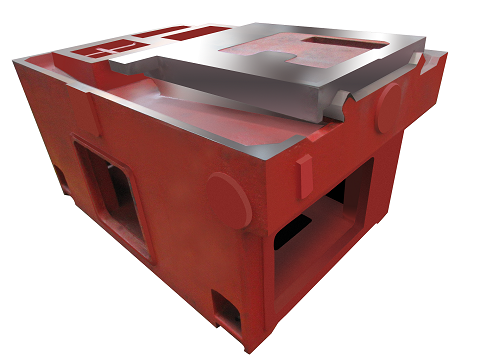

  • 高刚性床身

    小富实业的高品质米汉纳铸铁,采用低周波熔炉, 保证铸件的品质;

    经正常化处理及 1.5 年自然时效,消除床身内应力, 保证床身精度,可保证不变形;


    导轨面经高频淬火、精密研磨、人工铲花,高耐磨性、 高刚性; 稳定的床身结构设计,机床具备极高整体精度;

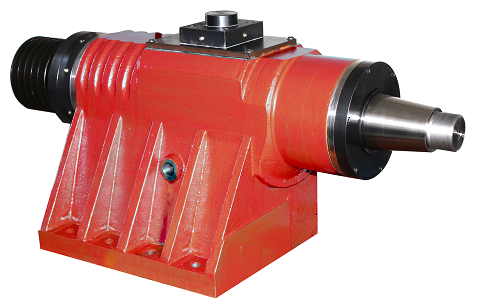

    液静压主轴

    主轴采用日本进口 SNCM-220H 高级合金钢, 经调质、深冷及精密研磨,使主轴精度高、转速高;

    主轴座采用高液静压专利,可形成 20-25KG/cm2 高压油膜,使主轴悬浮于其中,工作状态中与主 轴座无接触、无摩擦,产生高刚性,不会有磨耗, 可保证高精度加工及超长工作寿命;

    高液静压主轴提供 3 年维保;

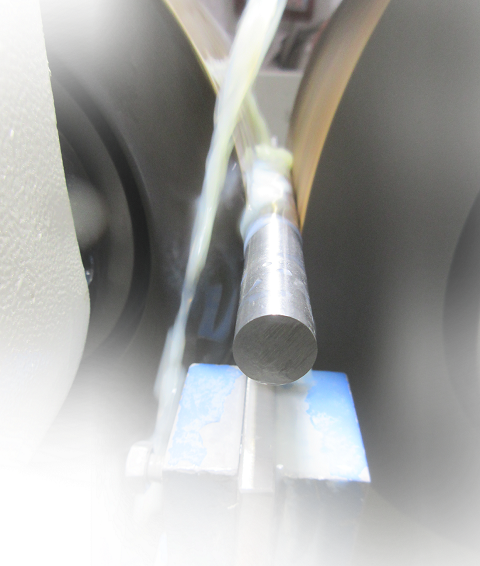

    高精密研磨

    小富事业生产和装配的主轴,旋转精度<1.5μm, 带来高精密的磨削表现;

    砂轮最快转速50m/s(液静压),35m/s(动压),确保 工件获得最佳表面光洁度; 导轮无级变速(10~300rpm),适应不同加工需求;

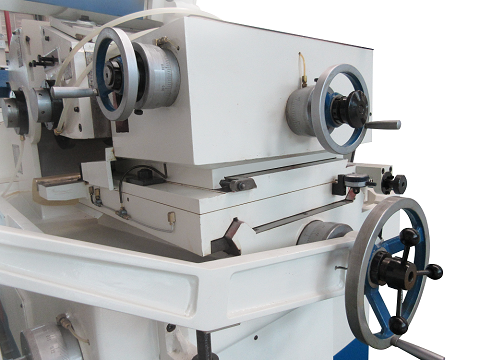

    上下滑板

    自动润滑系统,上滑板配合燕尾式滑轨,下滑板采用双Λ型导轨,提供平滑且精准的进刀;

    上滑板旋转角度范围 +6° ~-6°,可方便准确地调节以适 应停止研磨的需求;

    通磨作业时,上滑板具有 +6°~-5°的调节范围,用于调整 砂轮和工件之间的接触面;

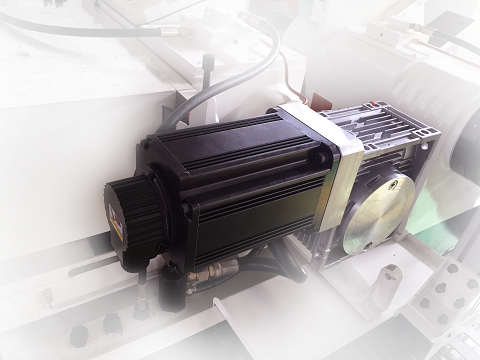

    调整轮伺服马达

    调整轮马达采用伺服马达,10-300rpm 无级变速 ,可调整到最佳线速度;

    伺服马达和变速机置于导轮轴侧面,一改以往以皮 带连结方式,以蜗杆蜗轮直结,可减少震动,提高研 磨之稳定性;



  • 1.png2.png3.png4.png

  • 自研专利技术高液静压主轴,提供<1.5μm的旋转精度

    刚性主轴,不易变形,适用于重切削

    砂轮线速度达到50m/s,研磨精度高,确保工件最佳表面光洁度


    机器配件:

    标准配件特别附件
    研磨砂轮及法兰
    水力分离机
    调整论及法兰
    纸袋式冷却液除屑装置
    通过式刀架
    磁铁分离机
    停止式刀架
    通过式研磨自动送料装置
    油箱泵浦
    成形装置
    钻石修刀
    震动上料
    法兰拔具
    砂轮平衡台平衡棒
    压料装置
    长工件通过式研磨特殊刀架
    电器标准附件
    通过式研磨自动送料装置
    水平螺丝及水平版
    停止式研磨自动进退刀装置
    通过送料槽
    双动双吊收送料机
    工具箱
    金刚石滚轮修整装置
